Frameset CXC - RACE

EUR 799,00

Versandgewicht 8,00 KG

Derzeit nicht lieferbar

Lieferzeit 30-40 Werktage

Frameset CXC - RACE

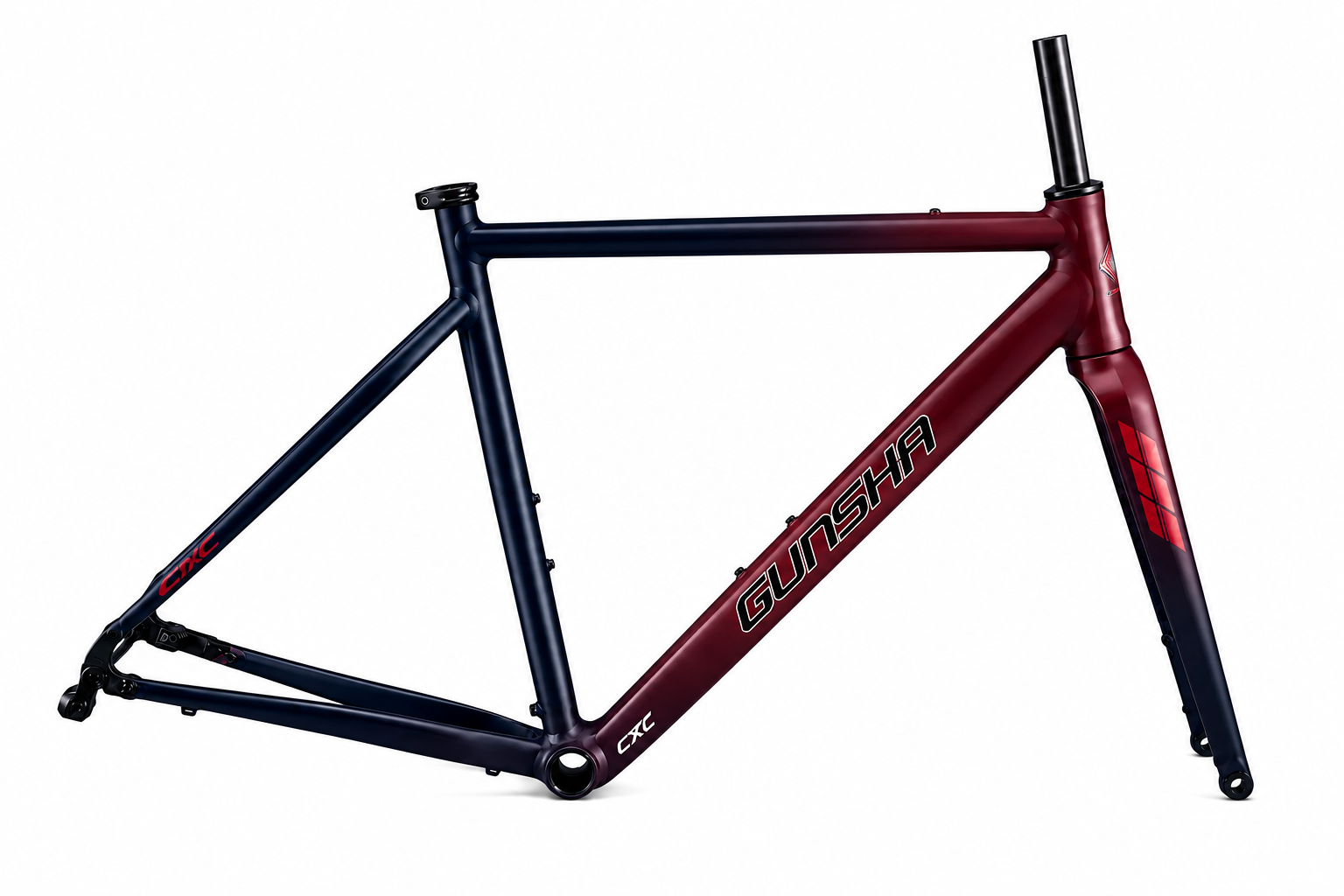

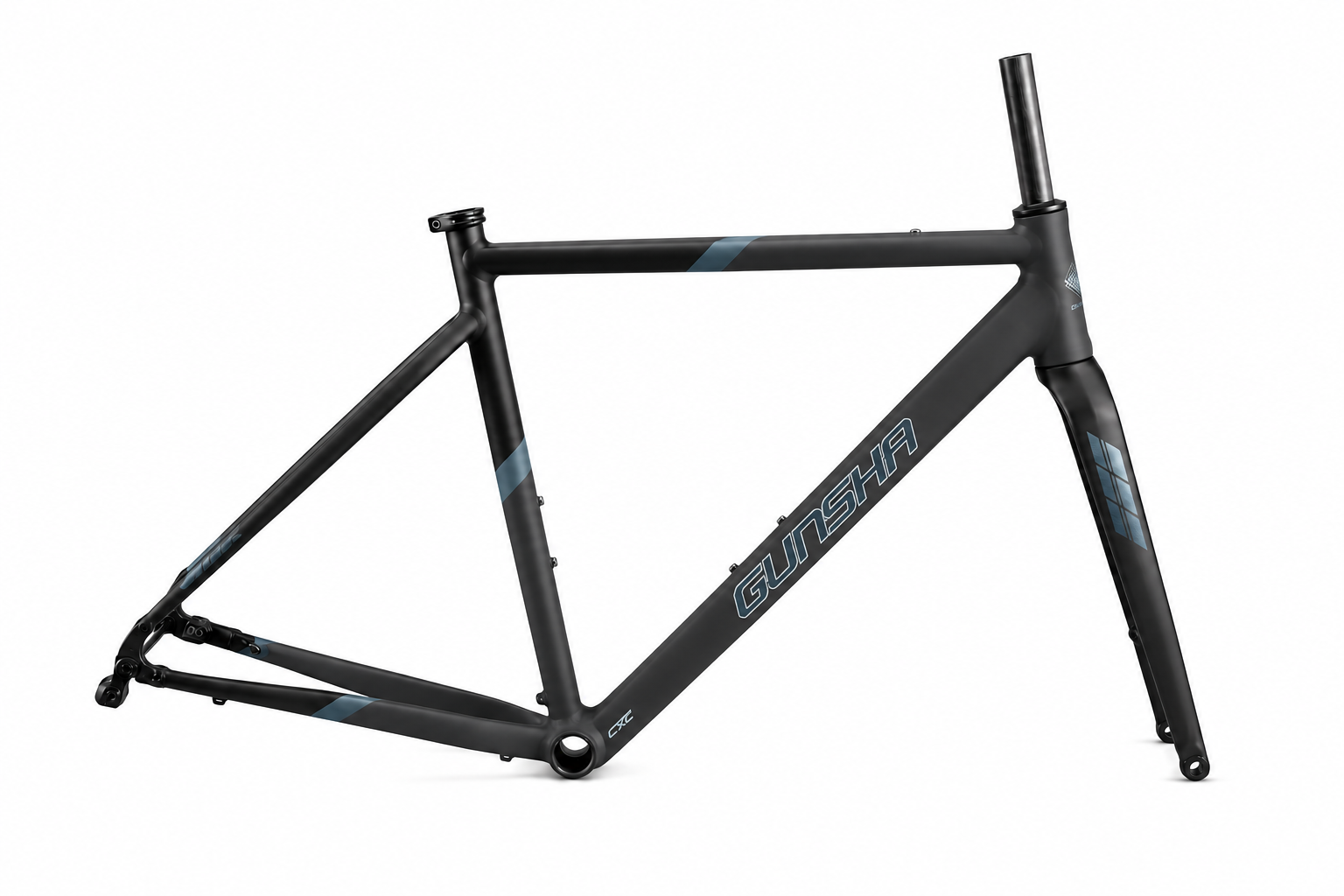

Gunsha CXC RACE – Cyclocross

Pure Cyclocross. Direkt, agil und kompromisslos auf Geschwindigkeit ausgelegt.

Der Gunsha CXC Alu ist ein moderner Cyclocross-Rahmen aus konifiziertem Aluminium 7005 – entwickelt für schnelle Rennen, anspruchsvolle Kurse und Fahrer, die ein präzises und direktes Handling schätzen.

Die Basis bildet unsere bewährte Aluminiumkonstruktion des ATR 4.0, kombiniert mit einer speziell auf Cyclocross abgestimmten Geometrie. Der 425 mm kurze Hinterbau, der 45-mm-Gabeloffset und die ausgewogene Rahmengeometrie sorgen für ein agiles Ansprechverhalten bei gleichzeitig hoher Laufruhe und Kontrolle – genau dort, wo es im Cyclocross darauf ankommt.

Race-orientierte Konstruktion

Der konifizierte Aluminium-Rohrsatz verbindet geringes Gewicht mit hoher Steifigkeit und zuverlässigen Stabilitätsreserven. Die kompakte Rahmenkonstruktion bietet ausreichend Reifenfreiheit für bis zu 40 mm, während der Rahmen selbstverständlich für den klassischen Cyclocross-Einsatz mit 33-mm-Reifen ausgelegt werden kann.

Die interne Zugverlegung, Flatmount-Scheibenbremsaufnahme und moderne Steckachsen runden das technisch konsequente Konzept ab.

Lieferumfang, Rahmen, Gabel, Steckachsen, Headset, Schaltauge, Gebrauchsanweisungen.

Technische Beschreibung

✓ Aluminium 7005, konifizierter Rohrsatz
✓ TIG-geschweißte Rahmenkonstruktion
✓ Cyclocross Race Geometrie
✓ 425 mm Kettenstreben
✓ 45 mm Gabeloffset
✓ Reifenfreiheit bis 40 mm
✓ Flatmount Disc
✓ Steckachsen 12 × 100 / 12 × 142 mm
✓ T47 / BSA 68 mm Tretlager
✓ interne Zugverlegung
✓ 700C
✓ Größen XS, S, M, L, XL, XXL

✓ Gabel CXC Cyclocross Fork

Rahmenhöhe Size (A) CXC -RACE Material ALU	XS	S	M	L	XL	XXL
A-Sitzrohr (TL Mitte/ Ende Rohr) Seattube (C(T)	48 cm	50 cm	53 cm	55 cm	57 cm	59 cm
B- Sitzrohr (TL Mitte/ Mitte Oberrohr Rohr) Seattube (C/C)	43,5 cm	45,5 cm	48,5 cm	51,5 cm	52,5 cm	55,5 cm
C-Oberrohr Actual Top Tube ( Mitte/ Mitte) (C/C)	50,9 cm	51,9 cm	53,1 cm	54,69 cm	55,77 cm	57,0 cm
D-Oberrohr (virtuell gerade) Toptube virtuel	52,5 cm	53,5 cm	54,5 cm	56,0 cm	57,0cm	58,0 cm
E-Steuerrohr /Steertube	11,5 cm	13,00 cm	14,5 cm	16,0 cm	17,5 cm	19 cm
F-Steuerrohr Winkel, Steertube angle	71 °	72 °	72 °	72 °	72°	72°
G-Sitzrohr Winkel, Seattube angle	74°	74°	74°	74°	74°	74°
H-Hinterbaulänge /Rearstay Size/ chainstay length	42,5 cm	42,5 cm	42,5 cm	42,5 cm	42,5 cm	42,5 cm
J-Differernz Tretlagerhöhe (i. Verhältnis zur Achshöhe) /BB Drop	6,2 cm	6,2 cm	6,2 cm	6,2 cm	6,2 cm	6,2 cm
K-Radstandlänge /Wheelbase	101,79 cm	100,18 cm	101,85 cm	102,89 cm	104,54 cm	105,59 cm
Sattelstützmaß/Innen /Seatpost size	31,6 mm	31,6 mm	31,6 mm	31,6 mm	31,6 mm	31,6 mm
Steuersatzmaß (integriert)/ /Headset size	B51,9xH8 &41,8xH8 mm	B51,9xH8 &41,8xH8 mm	B51,9xH8 &41,8xH8 mm	B51,9xH8 &41,8xH8 mm	B51,9xH8 &41,8xH8 mm	B51,9xH8 &41,8xH8 mm
Sitzrohr Durchmesser /Seatpost outside	34,9 mm	34,9 mm	34,9 mm	34,9 mm	34,9 mm	34,9 mm
M- Reach	37,3 cm	37,8 cm	38,4 cm	39,46 cm	40,09 cm	40,6 cm
L- Stack	53,5 cm	54,35 cm	56,26 cm	57,68 cm	59,11 cm	60,5 cm
Innenlager Typ/Größe /Bottom Bracket / BB Standard	BSA T47	BSA T47	BSA T47	BSA T47	BSA T47	BSA T47
Flaschenhalter/bottle holder	2 Stück	2 Stück	2 Stück	2 Stück	2 Stück	2 Stück
Bremssystem /Brake System, Befestiungshöhe ( Maß für Bremsschrauben)	Flat Mount / Flate, 20 mm	Flat Mount / 20 mm	Flat Mount / 20mm	Flat Mount / 20mm	Flat Mount / 20 mm	Flat Mount /20 mm
Di2/EPS Ready	Ja /yes	Ja /yes	Ja /yes	Ja /yes	Ja /yes	Ja /yes
Hinterbau Standard / Rear axle standard	142/X12	142/X12	142/X12	142/X12	142/X12	142/X12

Typ / Einsatzweck - Gabel	Gravelbike und CX Gabel// CX
Bauweise /Construction method	Carbon Monocoque construction
vorgesehene Steckachsen /Intended thru-axles	Wahlweise 12 oder 15 mm (M12x12, M12x15)
Bremssystem /Brake system	Flat Mount
Zulässige Bremsscheiben / approved brake discs	160 und 140 mm
Zulässige Bremssysteme /Compatible brake systems	ausnahmslos Disc Bremssysteme welche speziell für CX und Gravelbike vorgesehen sind.
Material und bauweise	Carbon Monocobauweise (Gabel aus einem Stück)
Einbaubreite/Achse (Innenmaß)/Installation width/axle (internal dimension)	100 mm
Einbaubreite/Achse (Außenmaß/Einbaubreite/Achse (Innenmaß)/Installation width/axle (outside dimension)	120 mm
Schafthöhe / shaft height	300 mm
Tapered/	11/8 – 11/2
Schaftbreite oben /Shaft width at top	28,6 mm
Schaftbreite unten / Shaft width at bottom	35,90 mm
Schaftinnendurchmesser / Shaft inner diameter	23,60 mm
Konunsring	bereits eingearbeitet in Carbon
Gabelbrückendurchmesser (Oberkante/Unterkante)Fork bridge diameter (upper edge/lower edge)	57 mm
Gabelkrone Material / Fork crown material	carbon
Breite je Gabel (Längsdurchmesser) oben/ Width per prong (longitudinal diameter) at the top	53 mm
Breite je Gabel (Querdurchmesser) oben / width per fork (transverse diameter) at the top	27 mm
Einbauhöhe (Achsmitte/Krone) / Installation height	394 mm
Breite je Gabel (Längsdurchmesser) unten	R 31,7 mm und L 36,00 mm)
Innenhöhe (Achsmitte bis Unterkante Gabelbrücke)/ Internal height (axle center to underside of fork bridge)	370 mm
Innendurchmesser oben / Upper inner diameter	57,5 mm
Zuginnenverlegung (teilweise) /Internally routed brake line	Ja /Yes partially internally routed
Nachlauf/Versatz / Rake - Fork offset	45 mm
